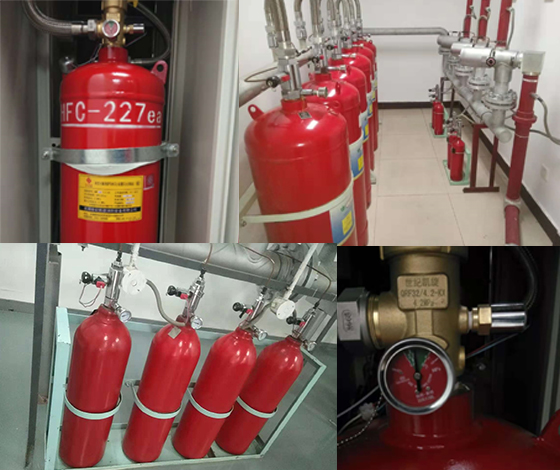

柜式七氟丙烷气体灭火系统系统调试

柜式七氟丙烷气体灭火系统安装完毕后，即可对系统进行调试。注意:

气体钢瓶电磁阀接入24V电源即会启动，造成气体喷洒，因此调试过程中一定不要把电磁阀安装在钢瓶上,待系统完全调试正常、消防检测、验收合格后再连接。

控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后均保持声光报警信号，直至复位，以此提醒现场人员。

柜式七氟丙烷气体灭火系统正常连接后(除电磁阀外)，进行全面系统调试。

1)延时启动功能调试

a)将紧急启动按钮按下，此时控制盘的“延时”指示灯亮、声光讯响器动作;控制器“气体启动”动作。等到延时时间结束，控制盘启动电磁阀，此时控制盘的“启动”指示灯常亮，电磁阀动作且保持时间应在5s左右(可以进行设置)。如同一个区有多个电磁阀时，电磁阀应能同时动作，且误差不能大于5s。

b)用导线将压力开关短接，此时控制盘的“喷洒”指示灯点亮，外接喷洒指示灯点亮;控制器报“气体启动”动作。

c)系统重新启动后，将主备转换开关打到“备工作”，此时控制盘的“备用工作”指示灯点亮;控制器报“备用工作”动作，重复1一5次，功能应不变。

d)利用控制器进行联动启动控制，控制盘的“延时”指示灯点亮、声光讯响器动。

2)立即启动功能调试

利用按下控制盘上的启动按键进行启动，此时控制盘的“启动”指示灯常亮，电磁阀动作且能保持时间应在5s左右(可以进行设置)。

按下控制器上“气体启动”编码点所对应的手动消防启动盘的按键后，此时控制盘的“启动”指示灯常亮，电磁阀动作且能保持时间应在5s左右(可以进行设置)。

3)故障显示和上报功能调试

将控制盘与紧急启动/停动按钮的任意连线断开，控制盘“故障”指示灯点亮，控制器报“气体启动”故障。

将紧急启动/停动按钮3个接线端子(L1、 G、L3)中的任意2个端子用导线短接，控制盘“故障”指示灯点亮，控制器报“气体启动”故障。

将与电磁阀输入端用导线短接，控制盘“故障”、“ 输出故障”指示灯点亮，控制器报“气体启动”故障。

将控制盘与压力开关的任意连线断开，控制盘“故障”指示灯点亮，控制器报“气体启动”故障。

喷洒指示灯的输入端用导线短接，控制盘“故障”指示灯点亮，控制      器报“气体启动”故障。

注意:在调试过程中应注意，一个终端模块只能启动一个电磁阀，若同时启动多个电磁阀，电磁阀虽能动作,但可能达不到到穿破钢瓶安全膜片所需的力(具体结果有待试验证明)。解决方案:需增加继电器和备用电源来解决。

柜式七氟丙烷气体灭火系统注意事项

(1) 灭火剂瓶在运输过程中，应轻装轻卸，防止碰撞、倒置，整个装置应避免接近热.源，避免太阳光直接照射。

(2)拆装过程中应避免碰伤表面而影响外观,无关人员不得乱动本装置，以免发生意外。

(3) 柜式系统喷射灭火剂前，所有人员必须在延时期内撤离火情现场，灭火完毕后，必须首先启动风机，将废气排出后，工作人员方可进入现场。

(4) 更换新的膜片必须由我公司供应，不得随意用未经试验的膜片代用。

(5)在日常维护、保养或进行周期检查时应严格按照操作程序，确保防止灭火剂误喷。
