七氟丙烷自动灭火系统的工作原理
作者:亿杰北京消防工程 添加时间:2018-11-06 15:38

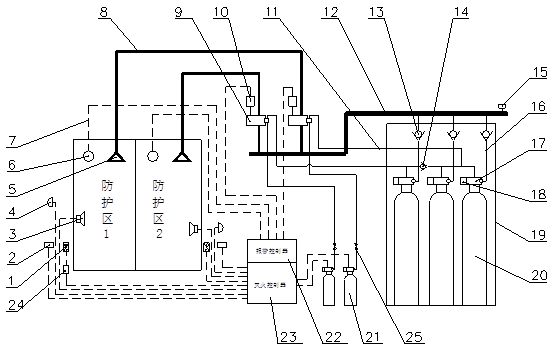

管网式七氟丙烷自动灭火系统的工作原理图:
管网式系统示意图
管网式系统示意图
1.紧急启停按钮 | 2.放气指示灯 | 3.声报警器 | 4.声光报警器 |
5.喷 嘴 | 6.火灾探测器 | 7.电气控制线路 | 8.灭火剂输送管道 |
9.选择阀 | 10.信号反馈装置 | 11.启动管路 | 12.集流管 |
13.灭火剂管路单向阀 | 14.启动管路单向阀 | 15.安全泄压阀 | 16.压力软管 |
17.灭火剂容器阀 | 18.机械应急启动把手 | 19.瓶组架 | 20.灭火剂容器 |
21.启动装置 | 22.报警控制器 | 23.灭火控制器 | 24.安全隔离装置 |
25.低泄高密阀 |
