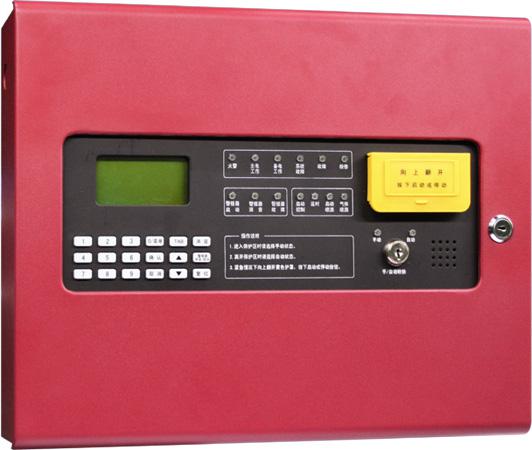

QKP01海湾气体灭火控制器/火灾报警控制器

QKP01海湾气体灭火控制器/火灾报警控制器（简称为GST-QKP01）是海湾公司为适应工程设计的需要而开发的。GST-QKP01具有火灾探测报警和气体灭火控制双重功能，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块，实现1个防火区的火灾报警和气体灭火控制。

GST-QKP01满足GB 4717-2005 《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。GST-QKP01具有以下特点：

（1）QKP01海湾气体灭火控制器/火灾报警控制器配置灵活、可靠性高

（2）QKP01海湾气体灭火控制器/火灾报警控制器功能强、控制方式灵活

（3）QKP01海湾气体灭火控制器/火灾报警控制器窗口化、汉字菜单式显示界面

（4）QKP01海湾气体灭火控制器/火灾报警控制器模块式开关电源

GST-QKP01并且具有火灾探测及报警功能；能控制实现气体灭火设备的启动喷洒；GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；延时启动的延时时间在0～30秒连续可调；具有停动功能；具有手自动转换功能；自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；具有信息记录、查询功能，可保存--后的999条记录。

QKP01海湾气体灭火控制器/火灾报警控制器主要技术指标如下：

（1）QKP01海湾气体灭火控制器/火灾报警控制器工作电压：交流AC220V  50/60Hz ，允许电压变化范围 AC187V～AC242V；

（2）QKP01海湾气体灭火控制器/火灾报警控制器功耗：监视状态功耗≤20W；--大功耗≤120W；

（3）QKP01海湾气体灭火控制器/火灾报警控制器备用电源：2个DC12V/7Ah密封铅电池；

（4）QKP01海湾气体灭火控制器/火灾报警控制器气体喷洒输出：DC24V/2A，脉冲方式/持续方式，可调；

（5）QKP01海湾气体灭火控制器/火灾报警控制器辅助24V电源输出：--大0.6A；



（6）QKP01海湾气体灭火控制器/火灾报警控制器电池充电电流：--大300mA；

（7）QKP01海湾气体灭火控制器/火灾报警控制器液晶屏规格：128×64点，可同屏显示32个汉字信息；

（8）QKP01海湾气体灭火控制器/火灾报警控制器容量

可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：

² 电磁阀：1个，额定电压DC24V,--大电流2A；

² 压力开关：1个，常开触点，动作时闭合；

² 区域讯响器：1～5个，编码地址范围1～10；

² 气体喷洒指示灯：1～5个，编码地址范围11～20；

² 紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围21～30；

² 输出模块：1～3个，编码地址范围31～40；

² 点型感烟探测器：1～20个，编码地址范围41～60；

² 其它探测器（如感温、火焰等）：1～20个，编码地址范围61～80；

² 手动报警按钮：1～10个，编码地址范围81～90；

² 声光警报器：1～2个，非编码。

（9）QKP01海湾气体灭火控制器/火灾报警控制器线制



线制	连接线	距离	负载或连接设备
通信总线24V	≥1.0 mm2双绞线	＜0.5km	总线设备
电源线DC24V	1.0~2.0mm2RV线	＜0.5km	小于0.6A
RS-485 总线	≥1.0mm2 双绞线 或屏蔽线	＜1.2km	区域或集中控制器
其它线	1.0~2.0mm2RV线	＜0.5km



（10）QKP01海湾气体灭火控制器/火灾报警控制器使用环境

工作温度：-10℃~50℃

相对湿度≤95%，不凝露

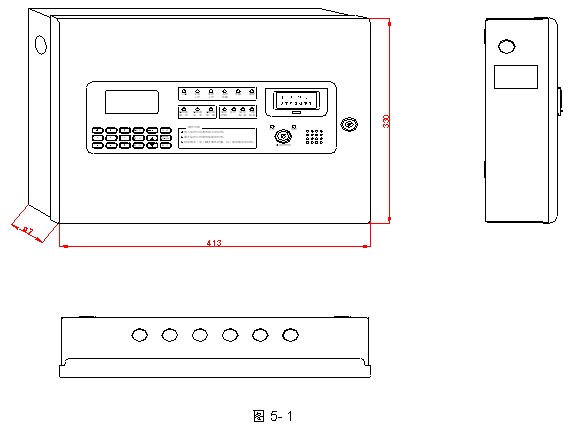

（11）QKP01海湾气体灭火控制器/火灾报警控制器外形尺寸：长413mm×宽330mm×厚97mm。

（12）壁挂安装于防护区门口，支持上进线方式。

QKP01海湾气体灭火控制器/火灾报警控制器



一、QKP01海湾气体灭火控制器/火灾报警控制器概述

QKP01海湾气体灭火控制器/火灾报警控制器（简称为GST-QKP01）是海湾公司为适应工程设计的需要而开发的。GST-QKP01具有火灾探测报警和气体灭火控制双重功能，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块，实现1个防火区的火灾报警和气体灭火控制。
QKP01海湾气体灭火控制器/火灾报警控制器满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。GST-QKP01具有以下特点：
1、配置灵活、可靠性高
2、功能强、控制方式灵活
3、窗口化、汉字菜单式显示界面
4、模块式开关电源

GST-QKP01并且具有火灾探测及报警功能；能控制实现气体灭火设备的启动喷洒；GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；延时启动的延时时间在0～30秒连续可调；具有停动功能；具有手自动转换功能；自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；具有信息记录、查询功能，可保存--后的999条记录。

二、QKP01海湾气体灭火控制器/火灾报警控制器结构特征、安装与布线

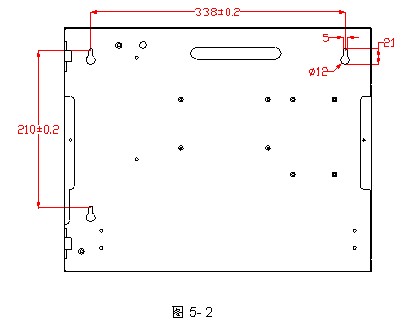

QKP01海湾气体灭火控制器/火灾报警控制器采用壁挂式安装，安装尺寸如图5-2所示。用3个M6的膨胀螺栓将其固定在牢固的墙壁上。

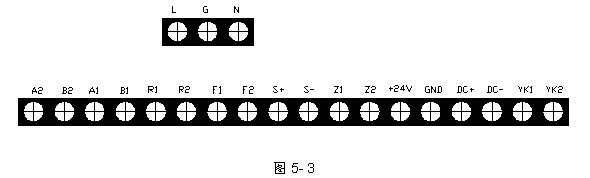

QKP01海湾气体灭火控制器/火灾报警控制器外接端子如图5-3所示。

QKP01海湾气体灭火控制器/火灾报警控制器其中：
L、G、N：交流220V接线端子。
A1、B1/A2、B2：与火灾报警控制器（联动型）相连的通讯总线端子。
R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。
F1、F2：故障输出端子，常开触点，有故障时闭合。
S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V信号。
Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指示灯和输出模块供电。
DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V电压且--大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

QKP01海湾气体灭火控制器/火灾报警控制器布线要求:
通信总线(Z1,Z2)应选用截面积≥1.0mm2的双绞线，--长不超过500m。
电源输出(+24V,GND)连接线应选用截面积1.0~2.0mm2RV线，--长不超过500m。
驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5mm2RV线。如果电缆长度大于50m，则选用截面积≥2.5mm2RV线。应计算线损压降、保证电磁阀的--低工作电压。
外接RS485总线连线应选用截面积≥1.0mm2屏蔽双绞线，--大线长不超过1200m。
其它端子连接线应选用截面积≥1.0mm2RV线。
交流电源线应采用耐压750V以上的三芯绝缘线。
机壳接地线宜用4mm2的铜导线，接地电阻应小于4Ω。



四、应用方法

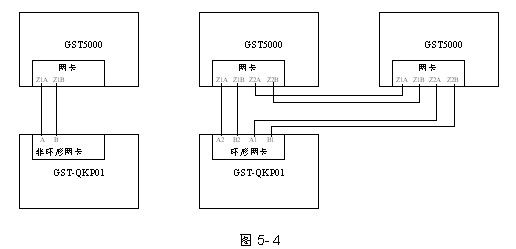

QKP01海湾气体灭火控制器/火灾报警控制器可通过本地网卡与火灾报警控制器（联动型）联网，示意图如图5- 4所示。





QKP01海湾气体灭火控制器/火灾报警控制器驱动钢瓶电磁阀输出的布线方式如图5- 5所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。

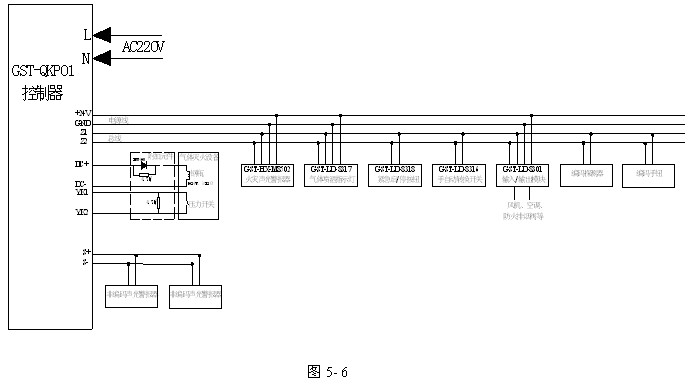

点型系统接线图如图5- 6所示。
